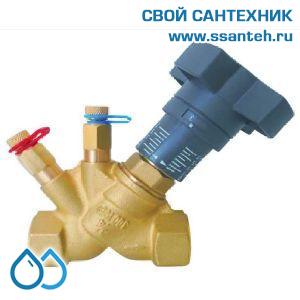

КАТАЛОГ » Клапаны балансировочные » Клапаны балансировочные муфтовые AH » 23701 PBV25HX Клапан запорно-балансировочный ручной, ВР DN25 PN16, Kvs 8.89 с изм.нип. тип NB





SBV25HX Клапан балансировочный ручной

ПРИМЕНЕНИЕ

Применяется на подающей и обратной трубе в системах охлаждения или подогрева воды.Балансировочный клапан может использоваться отдельно для регулирования расхода или в сочетании с автономным клапаном регулирования перепада давления.
- Функция отключения
- Функция блокировки максимального хода
- Его измерительные соединения облегчают быстрое подключение к измерительному оборудованию и экономят время на ввод в
эксплуатацию.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

МОНТАЖ И ЭКСПЛУАТАЦИЯ

- Проверьте и убедитесь, что отверстия клапана и прилегающие трубопроводы чисты и не содержат посторонних материалов, мусора и заусенцев.
- Убедитесь, что длина резьбы трубы правильная, чтобы избежать чрезмерного проникновения трубы в клапан, что в противном случае может привести к повреждению.
- Можно использовать герметизирующие составы, но следует избегать чрезмерного использования материалов типа льна , что увеличивает натягивание резьбы и может привести к чрезмерному напряжению торцов корпуса.
- Клапан должен быть установлен таким образом, чтобы стрелка направления на корпусе совпадала с направлением потока в трубопроводе.
- Клапан должен быть установлен с прямыми участками труб на входе и выходе клапана (длина 5 x DN перед клапаном и длина 2 x DN на выходе клапана)
- Обеспечьте свободный доступ, чтобы клапан мог полностью работать, регулироваться и устанавливаться в требуемое положение. Обратите внимание на ориентацию контрольных точек, чтобы обеспечить достаточное пространство для подключения датчика манометра.

- Клапан всегда должен находиться в полностью открытом положении в начале любых работ по вводу в эксплуатацию или промывке. Регулирование осуществляется вращением маховика по часовой стрелке. Положение диска соответствует десятичному индикатору, отображаемому в окне отображения маховика.
- Отрегулируйте шкалу маховика в соответствии с требованиями конструкции.
- После регулировки шкалы и расхода поверните по часовой стрелке сердечник максимального предела шкалы с помощью шестигранного ключа.
- При обслуживании системы в будущем потребуется только повернуть ее в конечное положение.
- Расчёт расхода осуществляйте по диаграммам в паспорте устройства.
